KP3116SGA 高性能、低成本離線式 PWM 控制功率開關

KP3116 是一款高性能低成本 PWM 控制功率開關，適用于離線式小功率降壓型應用場合，外圍電路簡單、器件個數少。同時產品內置高耐壓 MOSFET 可提高系統浪涌耐受能力。
與傳統的 PWM 控制器不同，KP3116 內部無固定時鐘驅動 MOSFET，系統開關頻率隨負載變化可實現自動調節。同時芯片采用 了多模式 PWM 控制技術，有效簡化了外圍電路設計，提升線性調整率和負載調整率并消除系統工作中的可聞噪音。此外，芯片內部峰值電流檢測閾值可跟隨實際負載情況自動調節，可以有效降低空載情況下的待機功耗。
KP3116 集成有完備的帶自恢復功能的保護功能： VDD 欠壓保護、逐周期電流限制、異常過流保護、輸出過壓保護、過熱保護、過載保護和 VDD 過壓保護等。

KP3116SGA主要特點

集成 700V 高壓 MOSFET 和高壓啟動電路
多模式控制、無異音工作
支持反激、降壓和升降壓拓?fù)?br/>支持超低壓輸入 (>20V)
空載功耗低于 100mW
支持最高 40kHz 開關頻率
良好的線性調整率和負載調整率
集成軟啟動電路
內部保護功能：
過載保護 (OLP)
逐周期電流限制 (OCP)
異常過流保護 (AOCP)
輸出過壓保護 (OVP)
過溫保護 (OTP)
封裝類型 SOP-8

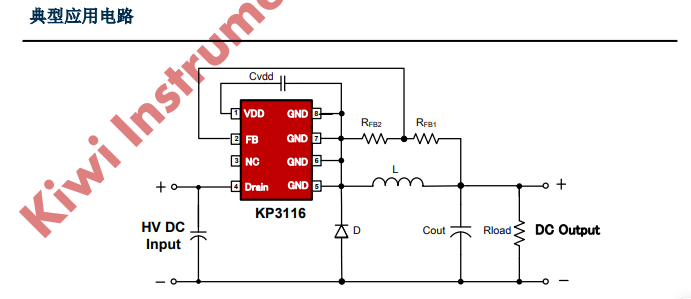

KP3116SGA典型應用:

小家電電源
